BIKIN KABEL FLASH CHINA DENGAN LED

Tutor membuat kabel flash hp china tanpa mencari cari tombol boot sana sini yang mana bila di pencet led akan menyala dan berarti itulah tombol bootnya langsung saja buat menanggapi pertanyaan yang masuk adapun langkahnya sebagai berikut
persiapkan dulu peralatan yang di butuhkan:
1.kabel chip prolific saya menggunakan DKU-5 sobat bisa menggunakan kabel chip lainya

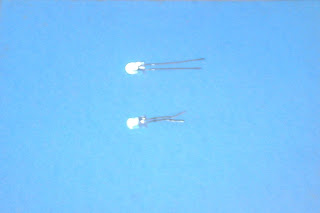

2.led dua warna terserah warna apa saja boleh yang beda warna 3.Kabel Rj-45 kalo saya menggunakan kabel flash yang gak di pake.
4.Jepitan yang sekiranya sobat bisa pake buat ke volt batt hp hitam dan merah
5.sambungan jepit buaya yang mana untuk mempermudah mbolak balikan titik pin
6.Terminal, yang mana fungsi ini sebagai wadah sambungan dan letak led saya ambil contoh pake pembungkus resistor power suplay ,mohon di simak dengan seksama supaya gak salah merangkainya pertama potong dulu kabel chipnya lihat gambar terakhir dan buka dari pembungkus dan pilih empat jenis yang hendak di pake adapun jenisnya lihat gambar nomor tiga hitam Gnd, biru Rx, putih Tx dan merah volt yang mana out dari pc sebesar 5 volt  yang lain abaikan saja karna kita memerlukan yang RX, TX , GND dan volt cara merangkai Dari kabel chip ambil jalur Gnd dulu yang mana dari chip berwarna hitam dan sambungkan ke penjepit hitam, kedua jalur RX dari chip berwarna putih dan sambung ke penjepit merah dan TX dari chip berwarna biru dan sambungkan ke penjepit hijau, dan merah volt dengan cara ini sebenarnya sudah bisa di pake saya jamin 99,99% jikalau perakitan sobat benar dan fungsinya sama hanya saja bedanya kita menambahkan dua buah led yang mana led ini sebagai paduan indikator untuk detailnya kalo kita pencet tombol bootnya bila benar akan menyala dan bila salah tidak ada reaksi terkadang ada yang nyala lebih terang daripada di waktu normal berarti itu menandakan salah menerapkan titik pin atau hp shrot Kemudian bagaimana cara menambahkan kedua led ata lampu indikator.? di bawah ini jawabanya sambungkan kaki positif dari led hijau ke pin jalur rx  dan negatif kaki led ke Gnd dari chip coba tes dengan menggunakan hp layaknya mau flash jika berhasil lanjut ke led indikator usb arahkan kaki led kuning yang positif ke pin 5 volt dengan menambah R 33k yang mana berwarna merah dari chip dan kai satunya ke gnd bisa sobat lihat hasilnya Di sini adapun softwarenya bisa di Download Di sini Demikianlah tutorial membuat kabel flash hp china plus dengan led indikator ,saya ambil ringkes saja tanpa sambungan female and male Rj-45 supaya mudah di pahami, sebenarnya sudah banyak sekali yang bikin pos seperti ini namun saya berbagi buat sobat yang pengen meracik senidiri  buat nambah pengalaman semoga artikel ini berguna bila ada yang kurang pas mari kita koreksi. salam sukses
